Z8-氣動密封

Bitmap

可選材料

丁晴橡膠 -20~80℃

橡膠復合材料 -20~120℃

1.性能與用途

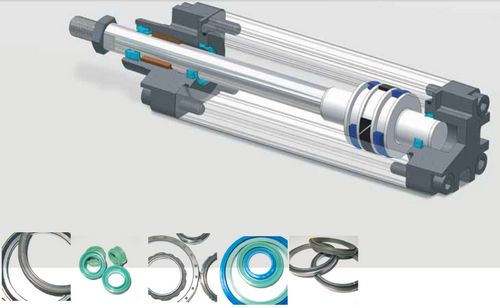

Y-QZ8 型氣缸密封件是汽缸活塞用和閥門用的一種唇形密封件。

2.主要優點

安裝溝槽小,密封性能好；

由于有保持潤滑膜的最佳密封唇口的幾何形狀,因而運行非常平穩；

結構小,因而靜、動摩擦都很低；

適用于干燥空氣和無油空氣中,裝配時的初次潤滑對較長工作壽命起著重要作用；唇形密封結構保證著應有的功能；易于裝入密封溝槽中；還適用于有緩沖作用的氣缸。

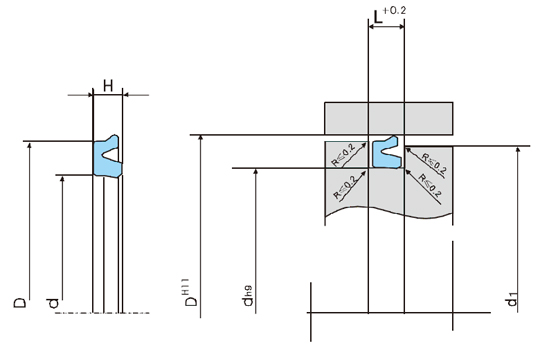

單位：mm

編號	D	d	H	L	d1
Y-QZ8 1610	16	10	2.55	3	15.6
Y-QZ8 1812	18	12			17.6
Y-QZ8 2014	20	14			19.6
Y-QZ8 2216	22	16			21.4
Y-QZ8 2519	25	19	3.25	3.5	24.4
Y-QZ8 2822	28	22			27.4
Y-QZ8 3022	30	22			29.4
Y-QZ8 3022.5	30	22.5	4.8	5.2	29.4
Y-QZ8 3224	32	24	3.25	3.5	31.4
Y-QZ8 3527	35	27			34.4
Y-QZ8 3628	36	28			35.4
Y-QZ8 3830	38	30			37.4
Y-QZ8 4032	40	32			39.4
Y-QZ8 4537	45	37			44.4
Y-QZ8 5042	50	42			49.4
Y-QZ8 6353	63	53	4.25	4.5	62.4
Y-QZ8 8070	80	70			79.4
Y-QZ8 9080	90	80			89.4
Y-QZ8 10090	100	90			99.4
Y-QZ8 125105	125	105	8.25	8.5	123.8
Y-QZ8 140120	140	120			138.8
Y-QZ8 150130	150	130			148.8
Y-QZ8 160140	160	140			158.8
Y-QZ8 200180	200	180			198.8
由于產品不斷更新,更多規格請來電詢問。
為本公司特色材料有著出色的耐磨,耐溫性能。
