在工業設備中，機械密封作為旋轉軸與機體之間的關鍵密封裝置，其性能直接決定了設備運行的穩定性與安全性。而密封圈作為機械密封的核心元件之一，其安裝方向是否正確，往往成為決定密封效果的關鍵因素。本文將從密封圈裝反的原理、影響、識別方法及預防措施四個維度，深入探討這一工業領域的常見問題。
一、密封圈裝反的原理：為何方向決定成敗？
1. 密封圈的工作原理

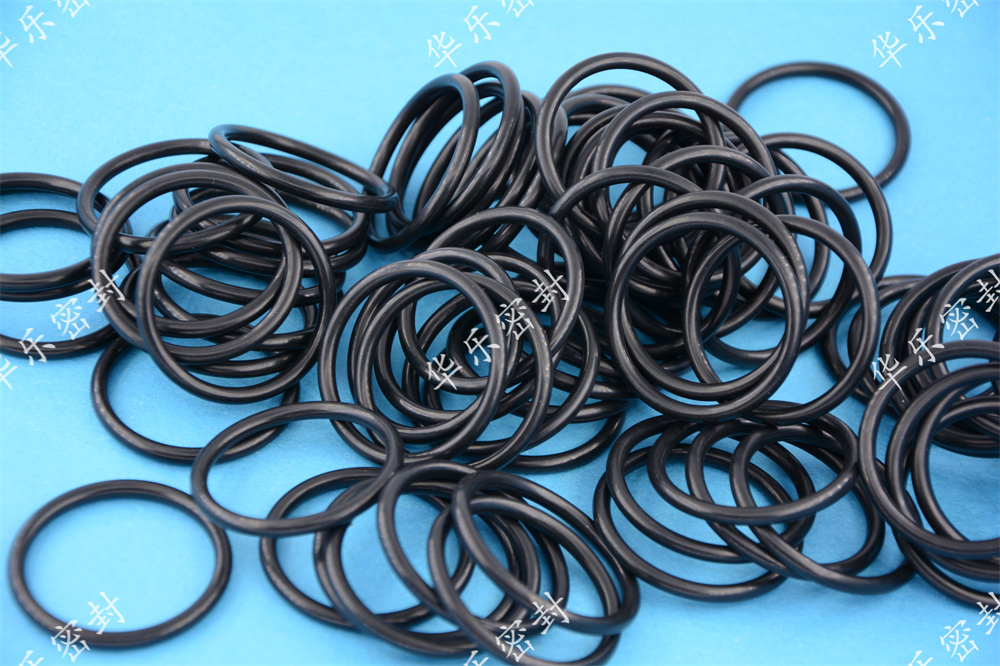

機械密封的核心功能是通過動環與靜環的端面摩擦副實現零泄漏密封，而密封圈則承擔著輔助密封與緩沖摩擦的雙重職責。以常見的O型圈為例，其環形截面設計通過彈性變形填充配合間隙，在介質壓力作用下形成初始密封力。若密封圈裝反，其唇口方向或壓縮方向將與流體壓力方向錯位，導致密封面無法形成有效的壓力分布，從而引發泄漏。
2. 方向性設計的科學依據
①單向密封結構：部分密封圈（如V型圈、U型圈）采用唇口結構，其唇口方向必須與介質壓力方向一致。例如，V型圈的唇口設計用于補償軸向公差，若裝反將導致唇口無法貼合密封面，形成泄漏通道。
②泵送環的旋轉方向性：在帶泵送環的機械密封中，泵送環的旋轉方向需與軸的旋轉方向相反，以形成流體動壓效應。若裝反，泵送環將無法有效輸送緩沖液，導致密封面潤滑不足，加劇磨損與泄漏。
③彈簧纏繞方向的匹配性：錐形單彈簧機械密封的彈簧纏繞方向必須與軸的旋轉方向一致。若裝反，彈簧將無法提供正確的軸向補償力，導致動環與靜環端面無法貼合，形成泄漏間隙。
二、密封圈裝反的影響：從泄漏到設備故障的連鎖反應
1. 泄漏的直接后果
①流體泄漏：密封圈裝反后，其密封性能可能下降90%以上。例如，在液壓系統中，裝反的O型圈可能導致泄漏量從每小時幾毫升激增至每分鐘數升，造成資源浪費與環境污染。
②氣體泄漏：在壓縮空氣系統或真空設備中，裝反的密封圈可能導致氣體泄漏率增加50倍以上，直接影響設備效率與產品質量。
2. 磨損加劇的隱性問題
①異常接觸與磨損：裝反的密封圈可能與轉子表面產生異常接觸，導致密封圈與轉子表面出現過度磨損。例如，在高速旋轉設備中，裝反的密封圈可能在100小時內即出現嚴重磨損，而正確安裝的密封圈壽命可達數千小時。
②顆粒物侵入：泄漏導致的介質泄漏可能攜帶固體顆粒進入密封面，形成“砂輪效應”，進一步加劇密封面與密封圈的磨損。
3. 溫度升高的連鎖反應
①摩擦增大與熱失效：密封圈裝反后，摩擦系數可能增加3-5倍，導致設備運行時溫度升高。例如，在高溫泵中，裝反的密封圈可能導致局部溫度超過200℃，引發橡膠密封圈硫化、硬化甚至碳化，最終失去彈性而泄漏。
②熱應力變形：高溫還可能導致密封面與密封圈的熱膨脹不匹配，形成永久性變形，進一步加劇泄漏。
4. 設備故障的嚴重后果
①潤滑失效與機械損傷：流體泄漏與溫度升高可能導致潤滑失效，進而引發轉子及其周邊組件的損壞。例如，在軸承支撐的泵中，裝反的密封圈可能導致軸承潤滑不足，引發燒結、卡死等故障，維修成本高達設備原值的30%以上。
②停機與經濟損失：密封圈裝反導致的泄漏與故障，可能引發設備停機，造成每小時數萬元的生產損失。
三、如何識別密封圈裝反？——從外觀到運行的全方位檢測
1. 安裝前的識別方法
①檢查安裝方向標識：大多數密封圈均帶有明確的安裝方向標識，如箭頭、標記或“PRESSURE SIDE”字樣。例如，斯特封的唇口必須朝向高壓油方向，若裝反將導致泄漏。
②核對設計圖紙：安裝前需仔細核對密封圈的型號、規格與安裝方向，確保與設備設計一致。例如，帶泵送環的機械密封需明確標注泵送環的旋轉方向，安裝時必須與軸的旋轉方向相反。
2. 運行中的識別方法
①泄漏跡象觀察：設備運行過程中，若出現明顯的流體泄漏（如噴射、小滴、水流或流往管道），可能是密封圈安裝不當的信號。例如，在液壓系統中，裝反的O型圈可能導致泄漏呈噴射狀，而正確安裝的密封圈泄漏量應低于每小時幾毫升。
②溫度與振動監測：通過紅外測溫儀監測密封部位的溫度，若局部溫度異常升高（如超過設計值20%以上），可能是密封圈裝反導致的摩擦增大。同時，振動傳感器可檢測設備振動是否異常，裝反的密封圈可能導致振動幅度增加50%以上。
③壓力測試驗證：在啟動泵之前，可對密封進行壓力下的靜態測試。若壓蓋螺母處發生泄漏，可能是密封圈裝反導致的密封失效。
3. 拆解后的識別方法
①密封圈損傷分析：拆解后檢查密封圈的唇口、表面是否有異常磨損、割傷或反向變形。例如，聚四氟乙烯V形圈裝反后，唇口部可能出現割傷，橡膠密封圈表面可能出現反向壓痕。
②密封面磨損痕跡：檢查動環與靜環的密封面磨損痕跡。若磨損痕跡偏離中心或呈現非對稱性，可能是密封圈裝反導致的壓力分布不均。
四、預防措施：從設計到維護的全流程管控
1. 設計階段的優化
①明確安裝方向標識：在密封圈的設計與制造階段，需明確標注安裝方向標識，如箭頭、標記或“PRESSURE SIDE”字樣。例如，O型圈可采用激光雕刻工藝在表面標注安裝方向，避免現場安裝錯誤。
②采用防錯設計：通過結構優化降低裝反風險。例如，采用非對稱設計的密封圈（如D型圈），或增加防錯凸臺、凹槽等結構，確保密封圈僅能單向安裝。
2. 安裝階段的標準化
①制定安裝作業指導書：明確密封圈的安裝方向、步驟與注意事項。例如，在安裝帶泵送環的機械密封時，需標注泵送環的旋轉方向與軸的旋轉方向相反，并附圖說明。
②培訓與考核：對安裝人員進行專項培訓，并通過實操考核確保其掌握正確的安裝方法。例如，采用模擬安裝臺進行實操訓練，考核合格率需達到100%。
③使用專用工具：采用專用安裝工具（如導向套、壓裝工裝）降低裝反風險。例如，在安裝O型圈時，可使用導向套確保其沿正確方向滑入密封槽。
3. 運行階段的監控
①實時監測與預警：通過傳感器實時監測密封部位的溫度、壓力與振動，并設置預警閾值。例如，當密封部位溫度超過設計值15%時，系統自動發出報警信號。
②定期維護與檢查：制定定期維護計劃，對密封圈的磨損、老化情況進行檢查。例如，在液壓系統中，建議每500小時檢查一次密封圈的壓縮率與表面狀態。
4. 故障后的改進
①根因分析：對密封圈裝反導致的泄漏與故障進行根因分析，制定改進措施。例如，若發現因標識不清導致裝反，需重新設計標識方案并更新作業指導書。
②經驗反饋：將故障案例納入經驗反饋庫，對后續項目進行警示。例如，在設備采購合同中明確密封圈的安裝方向要求，并要求供應商提供安裝指導視頻。
結語
機械密封密封圈裝反雖看似是一個簡單的安裝問題，但其引發的泄漏、磨損、溫度升高與設備故障，可能對工業生產造成災難性后果。通過深入理解密封圈的工作原理、方向性設計的科學依據，以及掌握識別與預防裝反的方法，企業可顯著降低密封失效風險，提升設備運行的可靠性與經濟性。未來，隨著智能制造與工業互聯網技術的發展，密封圈的智能防錯設計、實時監測與預測性維護將成為可能，為工業密封領域帶來革命性變革。
